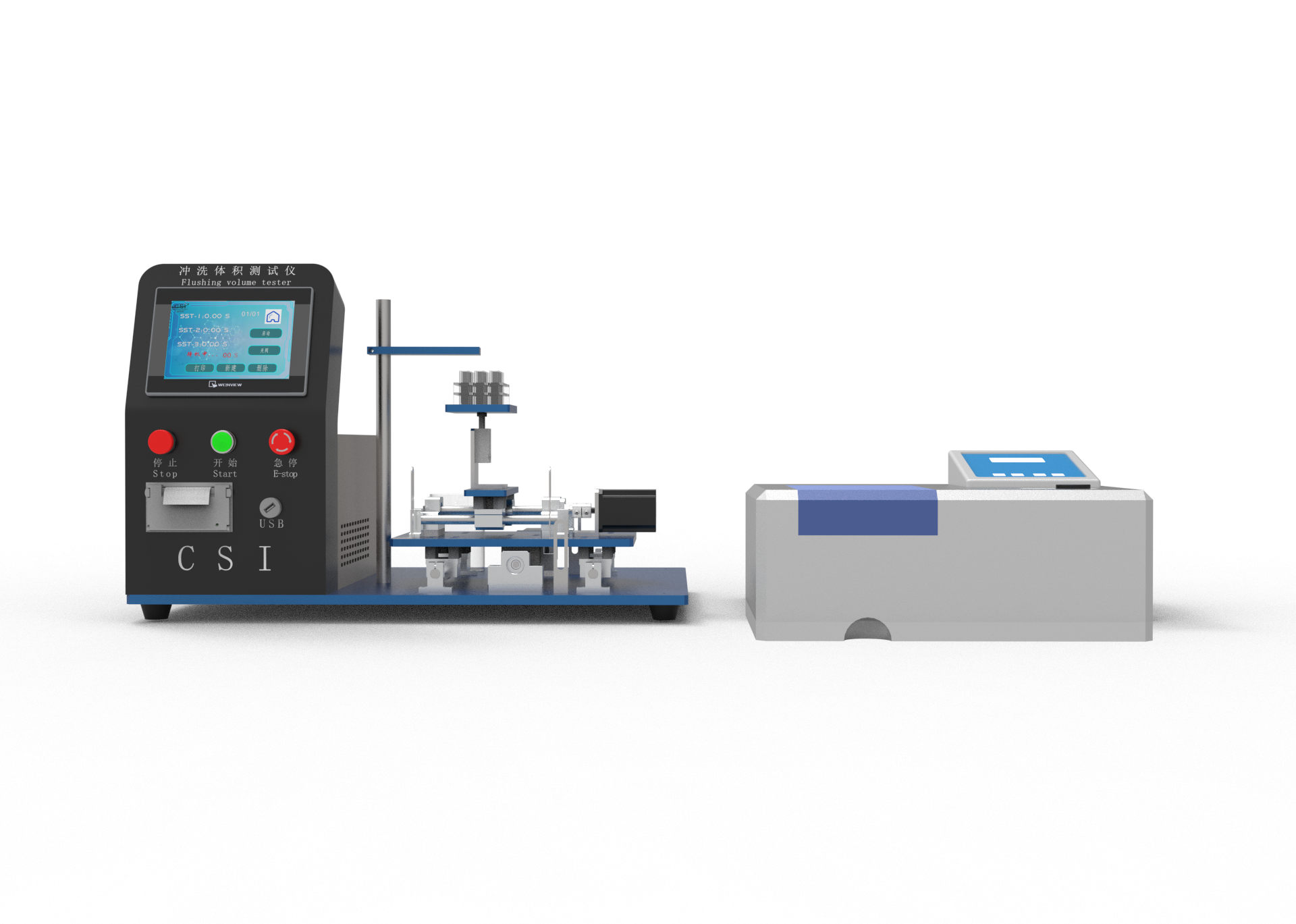

冲洗体积测试仪

一、设备特点

这台开发的心脏瓣膜疲劳试验机在全球范围内提供了接

近临床环境的人工心脏瓣膜疲劳测试平台心脏瓣膜疲劳试

验机是一台保护的测试设备，用于根据ISO 5840的要求，

对经导管植入或外科手术植入主动脉瓣、二尖瓣和肺动脉

瓣进行疲劳耐久性能加速测试评估。此系统包含6组完全独

立的测试站，每站由独立电磁电机驱动，从而可以对每个

站的位移和频率进行独立控制。心脏瓣膜疲劳试验机通过

经久耐用的电机驱动，将液体推送流经测试瓣膜，从而模

拟体内临床环境下的瓣膜开闭动作，加速测试频率可

达50 Hz这台开发的心脏瓣膜疲劳试验机在全球范围内提供了接

近临床环境的人工心脏瓣膜疲劳测试平台心脏瓣膜疲劳试

验机是一台保护的测试设备，用于根据ISO 5840的要求，

对经导管植入或外科手术植入主动脉瓣、二尖瓣和肺动脉

瓣进行疲劳耐久性能加速测试评估。此系统包含6组完全独

立测试站，每站由独立电磁电机驱动，从而可以对每个

站的位移和频率进行独立控制。心脏瓣膜疲劳试验机通过

经久耐用的电机驱动，将液体推送流经测试瓣膜，从而模

拟体内临床环境下的瓣膜开闭动作，加速测试频率可

这台开发的心脏瓣膜疲劳试验机在全球范围内提供了接

1、嵌入式打印功能

2、采用摆盘取样机构，集中时间分析，试验更加方便省时，避免人工分散取样检测

3、采用控制电机蠕动泵给液更稳定准确

4、PLC控制采样系统，

5、7寸触摸屏

6、紫外分光光度计

二、测试原理

 向皮下植人式输液港和导管充人有色溶液，并通过连续推注进行冲洗,直至颜色消失

三、测试说明

1、 测试对象：皮下植入式给药装置

2、 测试液类型：甘油。

9g/L的NaCI溶液

蓝V着色剂(入=635nm)

四、技术参数

1、控制系统：研发PLC控制系统。具有高效、可靠、适应性强、数据处理能力强、通信能力强、可扩展性高、稳定性高等特点

1.1可靠性高：PLC控制系统采用了大规模集成电路技术，并采用了相应的硬件和软件抗干扰措施，具有很强的抗干扰能力，被为可靠的工业控制设备之一。

1.2适应性广：PLC系统已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。硬件配置确定后，可以通过修改用户程序，方便快速地适应工艺条件的变化。

1.3数据处理能力强：PLC控制系统可以完成数据采集、传输、处理等复杂的控制任务，实现工业自动化控制。

1.4通信能力强：PLC控制系统可以通过各种通信协议和网络连接远程控制、监控和数据交换。

1.5可扩展性：PLC控制系统可以通过添加I/O模块、通信模块等实现系统功能的扩展。

1.6稳定性高：PLC控制系统采用工业级的高可靠性硬件和软件设计，能够稳定地运行于恶劣的工业环境中。

2、操作界面：彩色7寸触摸屏、界面注重易用性、图形化、实时监控、数据记录与分析、多语言支持、安全性和自定义设置等，以满足不同用户的需求和提高工作效率

2.1简单易用：操作界面通常设计得简单易用，用户只需要通过少量的操作步骤就能够完成试验。这有助于用户快速掌握操作方法，提高工作效率。

2.2图形化界面：操作界面通常配备有图形化界面，以图形的方式展示试验过程和结果。这使得用户可以更直观地了解设备的运行状态和测试结果，便于分析和评估。

2.3实时监控：操作界面通常提供实时监控功能，用户可以实时查看试验过程中的各项参数，测量血液入口侧压力、测量血液出口侧压力、测量透析液入口侧压力、测量透析液出口侧压力、等。这有助于用户及时发现和解决问题，保证试验的准确性。

2.4数据记录与分析：操作界面通常配备有数据记录和分析功能，用户可以记录每次试验的数据，并对其进行统计和分析。

2.5多语言支持：为了满足不同和地区的需求，操作界面通常支持多种语言，用户可以根据需要选择适合自己的语言进行操作。

2.6安全性高：操作界面还注重安全性设计，通常配备有紧急停止按钮和安全防护装置，以保障用户的安全操作。

2.7自定义设置：操作界面通常还支持自定义设置，用户可以根据自己的需求和偏好设置试验参数、数据记录方式等，提高试验的灵活性和效率。

3、着色剂: 蓝V着色剂(入=635nm) （客户自备）

4、冲洗容积: 9g/L Nacl 溶液 （客户自备）

5、蠕动泵：≤140 ml/min

6、紫外可见光分光光度计：340-1000nm

6、电压：220V 50HZ 750W

五、标准：YY/T0285.6-2020
