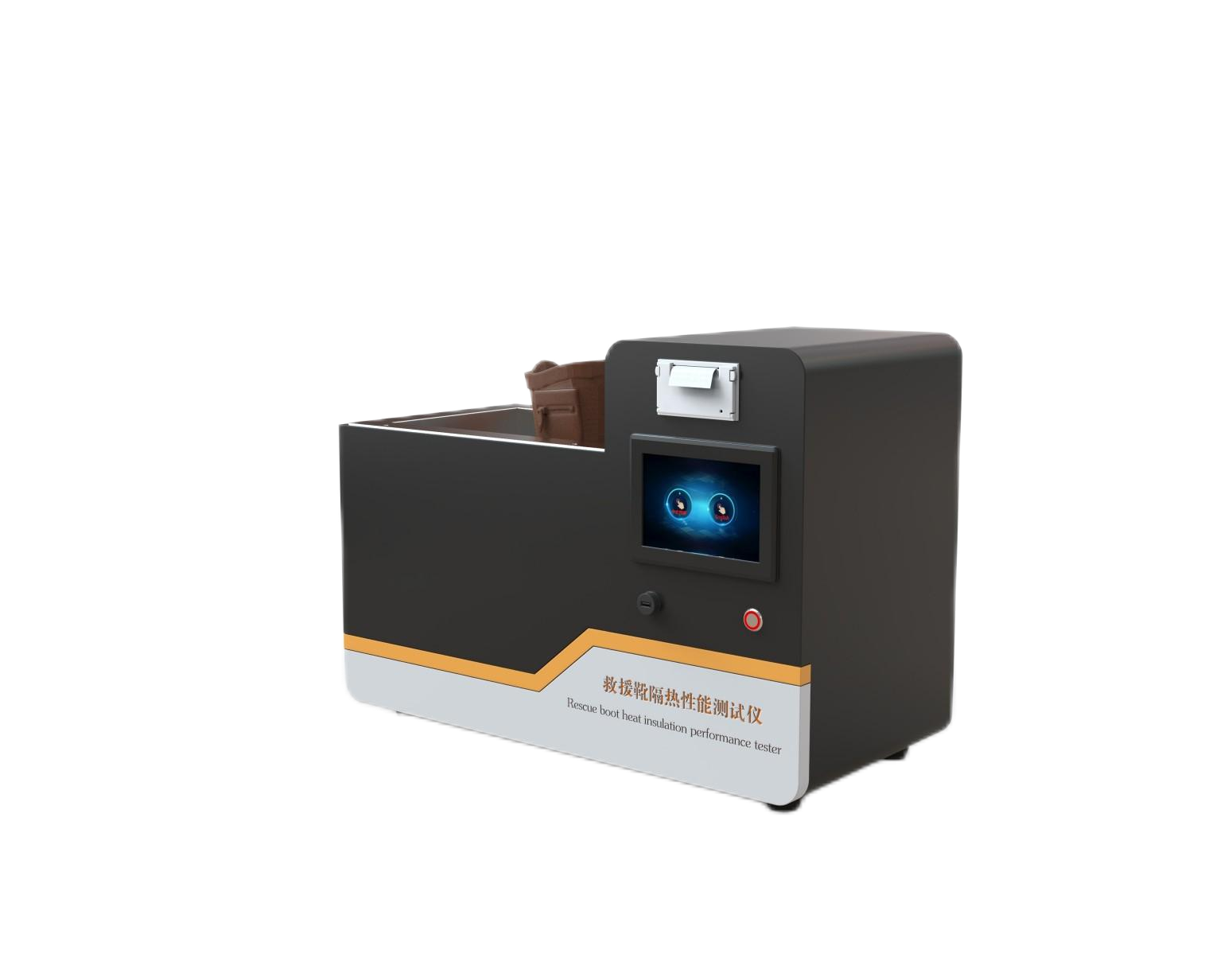

救援靴隔热性能测试仪

执行标准；GA633

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

加热砂浴装置，电热板，温度指示控制仪，控温范围0℃~200℃；

温度显示记录装置：一般由热电偶、温度传感器、记录系统等组成；

钢珠：直径5mm，质量4kg。

试样：整只成品灭火防护靴；

外形尺寸：长*宽*高720*350*500mm;

试验步骤

将试样埋入砂子中，使砂子恰好埋没整个靴底。在灭火防护靴内底前掌中心测温点安置一根热电偶，并倒入质量4kg的钢珠加以固定。试验开始时，环境温度和灭火防护靴内底温度应稳定在(23±2)℃，然后调节温度指示控制仪，使靴底下的砂子温度以(3.0±0.1)℃/min的均匀速度升温，并记录靴内底在40min时的温升曲线。

从曲线上求出灭火防护靴内底热30min时的温度，测量精度为0.5℃。按下式求出灭火防护靴内底热30min时温度上升值：

式中：

△T——灭火防护靴内底受热30min时温度上升值，单位为摄氏度(℃)；

Ti0——试验开始时灭火防护靴内底温度，单位为摄氏度(℃)；

Ti30——受热30min时灭火防护靴内底温度，单位为摄氏度(℃)。
