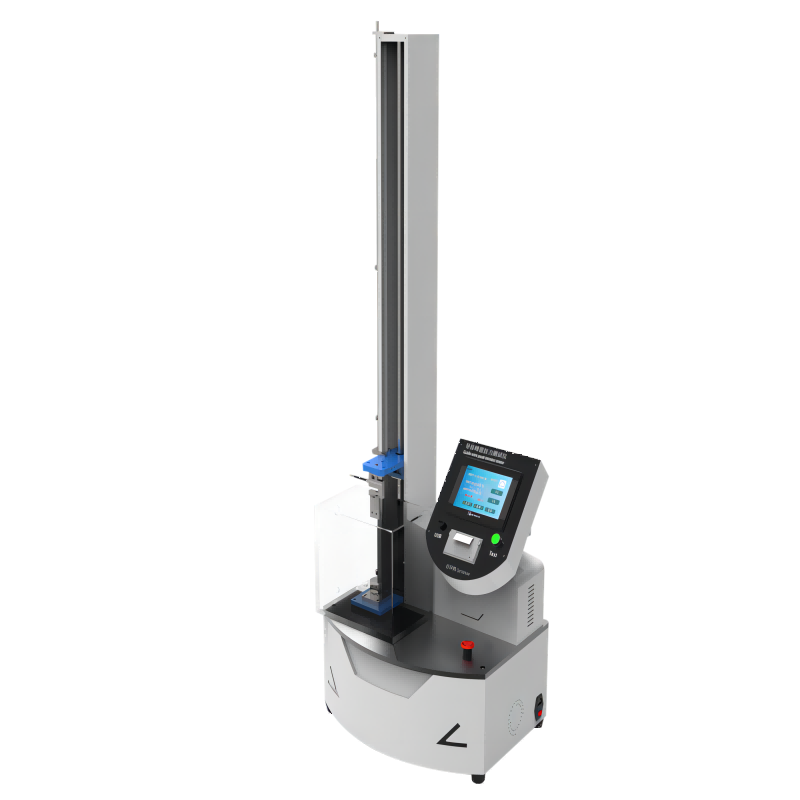

导丝峰值拉力测试仪

一，生产厂家：

采用7寸威纶通液晶触控显示屏，中文菜单显示。公称规格、设定载荷、打印设定、测试、上行、下行、时间、。由键盘与触摸控制液晶显示屏上的菜单，机载打印测试结果。

二，标准：

完全符合YY0450.1-2020标准中相关条款设计制造。

三，技术指标

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

透明亚克力水槽，可观察实际测试现状；

拉力夹具：304不锈钢夹具，浸泡水中，水温0-37°；

标配恒温水槽：室温+99°；

公称规格：根据客户要求

拉力范围：1-30N，  精度：±0.05%；

拉力速率：0-10MM/MIN可在触摸屏上任意设置速度；

设定时间:1s～60min,   客户任意设置   精度：0.2S

拉力起始距离：150MM以上（可调）

净重：70kg  ；

外形尺寸：440×300×1260（mm）；

仪器终身免费依标准：规定升级服务；

设备免费保修期为1年；

四，工作原理

应对导丝上会导致失效的关键连接处的峰值拉力进行评价。任何体外的连接都无须进行列的拉伸试验。对每个试验段施加拉力直至发生失效。

1仪器

2拉伸试验装置能施加10N的力。

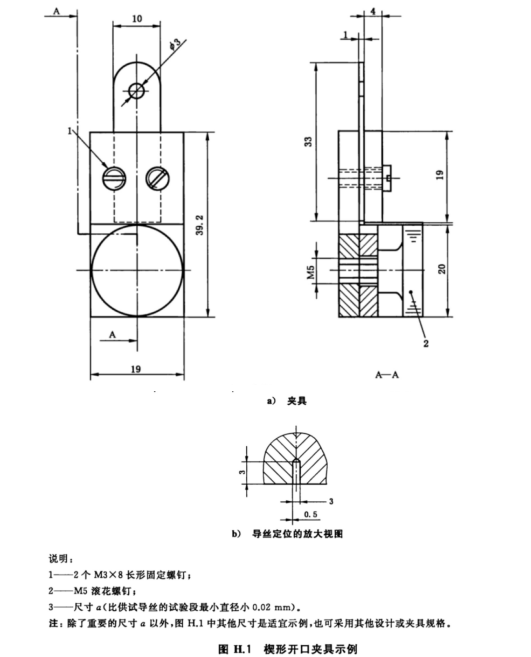

3楔形开口夹具橡胶贴面气动夹具,或其他夹具。

4从供试器械上选取一个试验段。关键连接处包含在试验段内。

5将形开口夹具(H22)连接到拉伸试验装置(H21)的移动夹头上将气动夹具连接到拉伸试验装置的固定夹头上。

6把导丝的一端固定在楔形开口夹具上确保夹具只对末端加力,在导丝近中点位置将其夹紧在气动夹具中,确保夹紧点离模形开口夹具至少150mm。 H34以10mm/min的速度施加拉伸力,直到发生失效。
