一、概述

用于测试空气呼吸器死腔测试，测试原理通过测定吸入气体中CO₂含量来测定。

二、适用标准

 1)GA124-2013《正压式消防空气呼吸器》第“6.13.3吸入气体中二氧化碳含量测定”条款

   2)GB2890-2009《呼吸防护 自吸过滤式防毒面具》第“6.7面罩死腔测试”条款

3)GB 21976.7-2012 建筑火灾逃生避难器材 第7部分：过滤式消防自救呼吸器

   4)GB2626-2019 呼吸防护自吸过滤式防颗粒物呼吸器

   5)YY/T 19083-2010  医用防护口罩技术要求

三、技术指标

1.工作环境：周围空气中CO₂ 气体的浓度≤0.1％

2. 二氧化碳气源: CO₂ 气体的体积分数(5±0.1)％

3. CO₂流量计:流量范围：0-50L/min ，精度：2.5级。

4. 配备CO₂ 分析仪: 量程0～10％ ，精度1级；

5. 配备CO₂ 分析仪: 量程0～5％ ，精度1级；

6.配备手持式风速仪，量程：0～10 m/s，精度：±（0.1m/s+5%测量值）测量范围（0～2m/s）时，风速仪选用。

7. 配备落地式电风扇。

8. 人工肺呼吸频率调节范围为（10～40）次/min，呼吸潮气量调节范围为 （0.5～3.0）L。

9.仪器采用嵌入式12.1寸工业电脑操作，数据集中采集、试验结果计算及打印报告、数据存储及历史数据查询等功能。

   工控一体机电脑：硬盘:≥512G 内存：16G CPU：i5

10.PLC；国产，对各个控制单元实现自动控制

11.配置大、中、小3个头模

12.电源: AC220V、功率 500W。

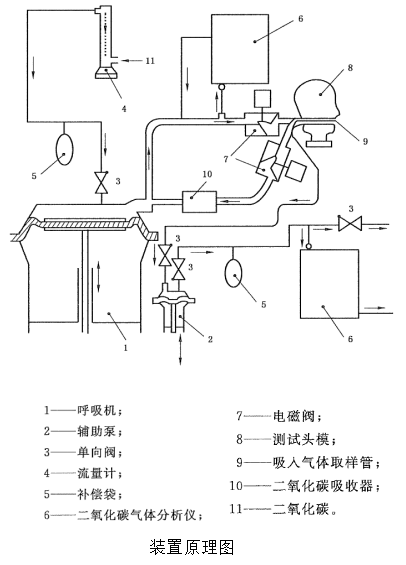

四、结构原理

试验装置主要组成部分包括：试验头模、带电磁阀的机械人工肺、连接管、流量计、CO₂气体分析仪和控制系统组成。

试验装置是由检测装置的低速电动机通过控制系统，驱动人工肺作往复运动，以模拟人的实际呼吸过程。推程相当于吸气，回程相当于呼气。对于柜体上部的头模而言，这两个过程就完成了一个呼吸过程。在吸气的同时送入一定量的高浓度CO₂，并对呼吸全过程利用CO₂气体分析仪进行检测。

五、设备特点

1. 试验装置由试验头模、带电磁阀的机械人工肺、连接管、流量计、CO₂气体分析仪和控制系统组成。

2. 人工肺伺服电机驱动的活塞往复运动式结构，呼吸频率及呼吸潮气量调节精度高。

3.计算机全自动控制，自动生成测试报表。打印报告。实现程序控制、数据采集、试验结果计算及打印报告、数据存储及历史数据查询等功能。程序完全按照标准执行，重复性好。

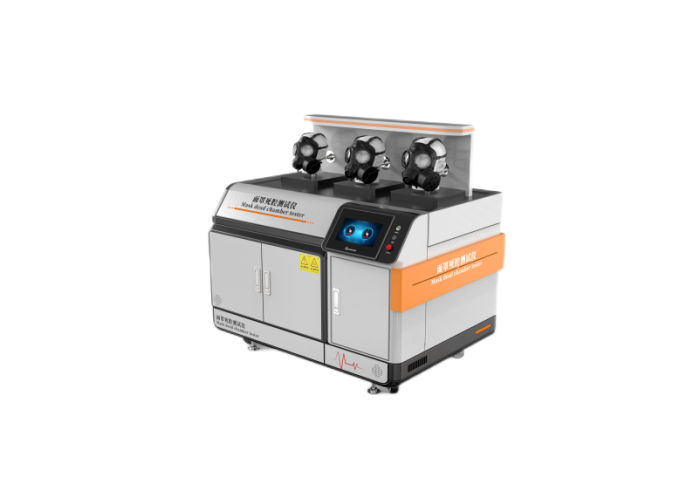

六、 设备展示
