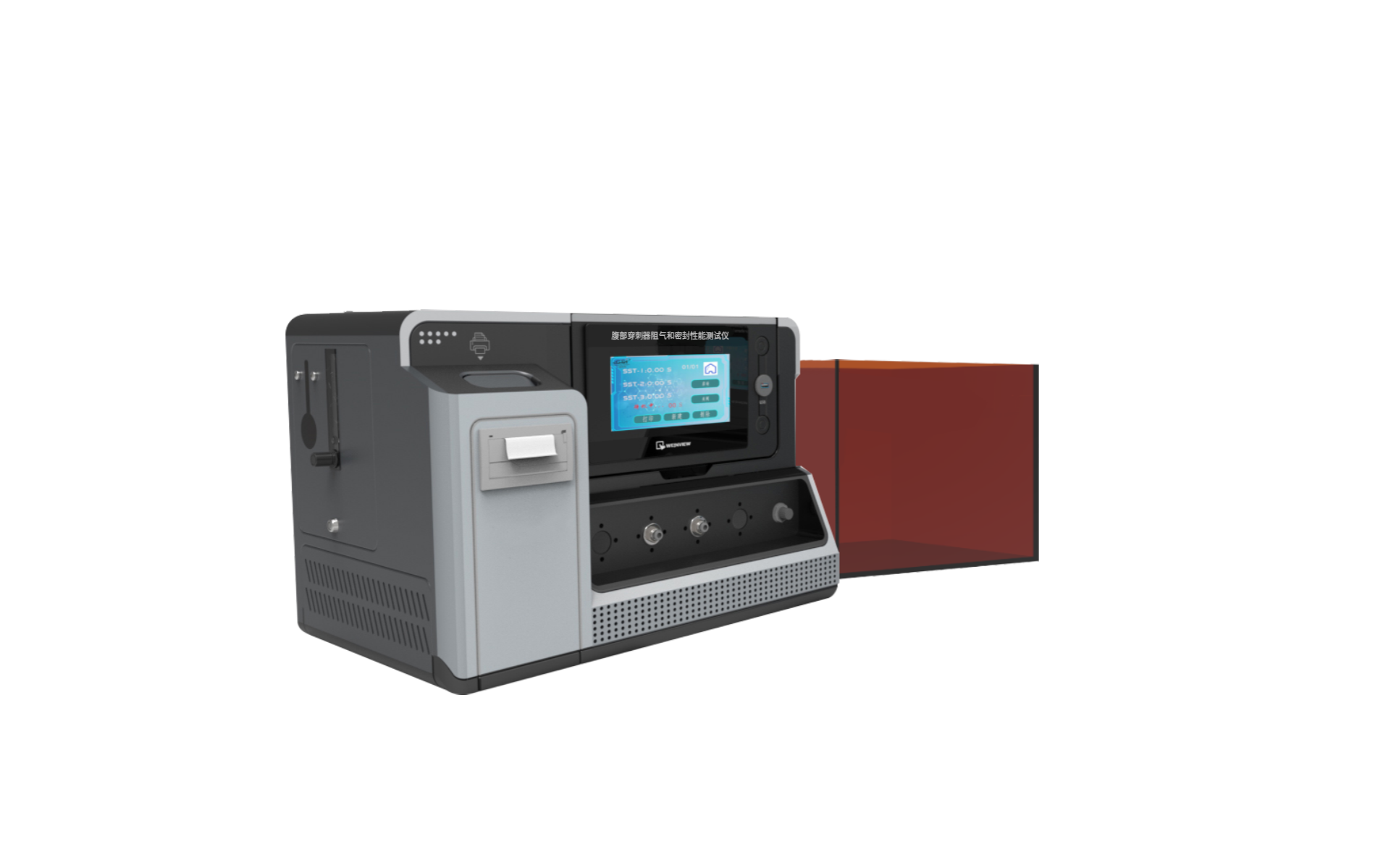

腹部穿刺器阻气和密封性能测试仪

功能介绍：

阻气性能：评估将穿刺杆拔出穿刺套后，穿刺套的阻气性能；

密封性能：评估将模拟内窥镜器械的标准杆插入穿刺套后，穿刺套的密封性能。

符合标准：

YY/T1710-2020一次性使用腹部穿刺器标准中附录A相关条款要求。

试验要求：

穿刺器应有良好的阻气性，经4kPa气压，冒出的气泡应小于20个。

穿刺器应有良好的密封性，经4kP气压，应无泄漏。

技术参数：

 操作界面：彩色7寸触摸屏，中英文切换

   控制系统：PLC

   加压装置：压力计(精度0.1kPa)和连接管路

   盛水容器

   时间：0-999S，可任意设定。

   嵌入式打印机

   电源：220V50HZ

实验操作步骤：

1.穿刺器阻气性能试验步骤

a)将插人穿刺针后的穿刺器头端与加压装置连接，确保连接处没有泄漏

b)关闭穿刺器注气阀，封堵穿刺套管侧孔和穿刺针尾端气孔

c) 将穿刺器平放于盛水容器，穿刺器外表面点距水面约5 cm,从穿刺器的头端加注4 kPa压力气体

d)拔出穿刺针 ，加压保持4 kPa,持续1 min,记录气泡数。

2.穿刺器密封性能试验步骤：

a)插人穿刺针后的穿刺器头端与加压装置连接，确保连接处无泄漏；

b)关闭穿刺器注气阀，封堵穿刺套管侧孔和穿刺针尾端气；

c) 将穿刺器平放于盛水容器，穿刺器外表面点距水面约5 cm,从穿刺器的头端加注4 kPa压力气体，持续1 min, 观察有无泄漏现象。
