机架结构

结构形式

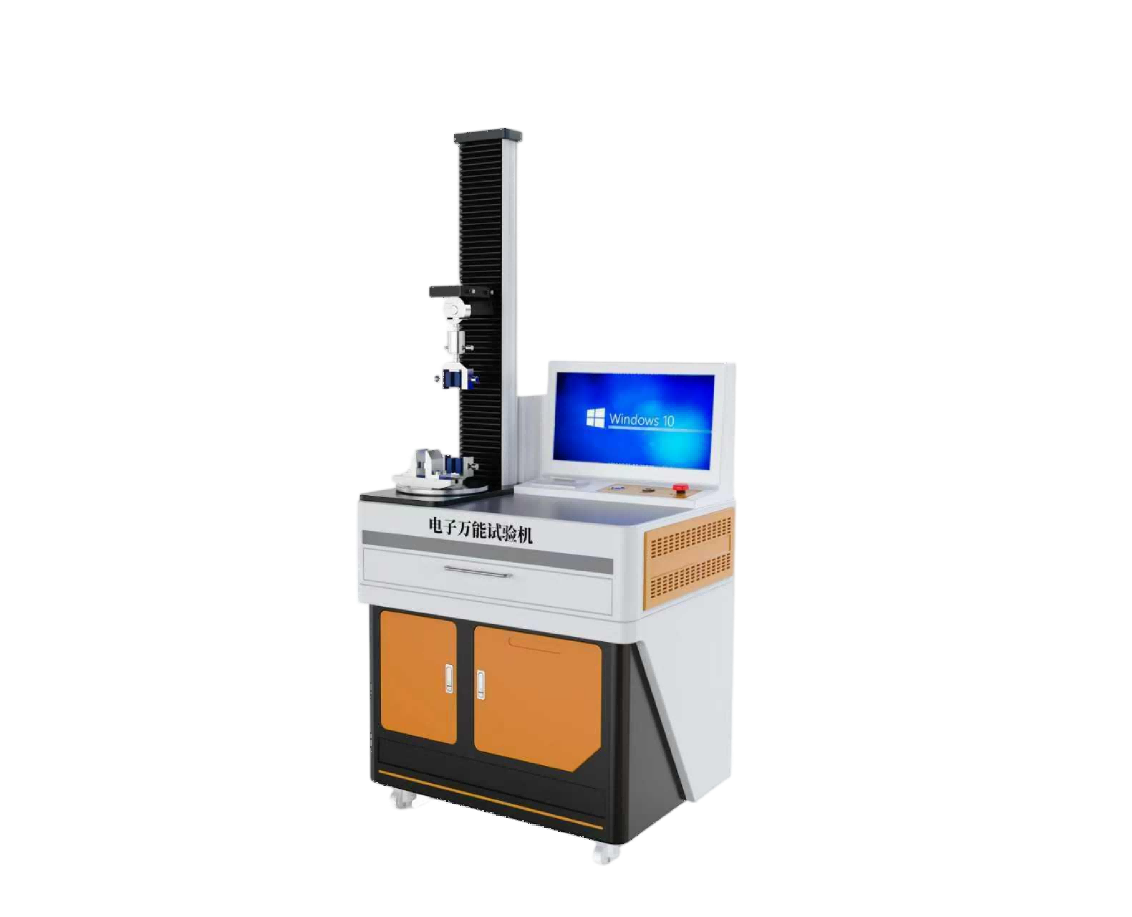

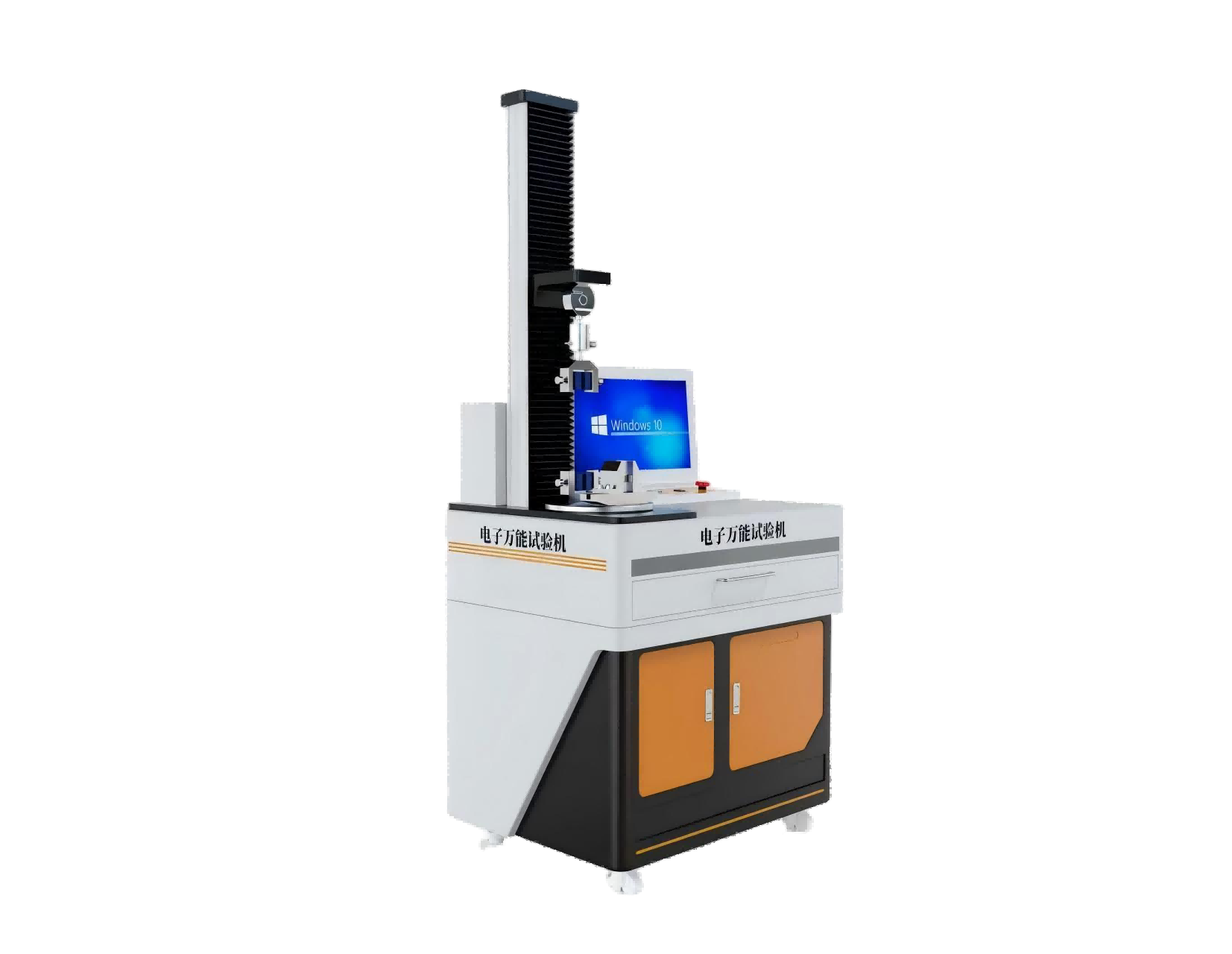

单立柱台式结构，高刚性滚珠丝杠+伺服电机驱动

有效行程

≥800mm含夹具安装空间

有效试验宽度

≥120mm需兼容三点弯曲底座安装

速度/位移

速度范围

0.001-500mm/min(无级调速)

位移分辨率

≤0.0001mm

速度准确度

±0.2%以内

控制终端

触控系统

必须配置独立工业级触控操作终端10寸嵌入式工业电脑，支持脱机独立完成基础测试。(可考虑使用单独电脑进行控制和显示曲线)

接口与导出

USB3.0、RJ45以太网口；支持CSV/Excel原始数据及PDF报告直接导出。

5kN(500kg)

0.5级0.2%-FS

鞘管、加强型导管、较粗金属丝

需具备物理及软件双重过载保护

50N(5kg)

0.5级0.4%-FS

极细焊接丝、柔性高分子薄膜

高信噪比要求，确保微小力值稳定性

20N2kg

0.5级0.4%-FS

更细的丝线

高信噪比要求，确保微小力值稳定性

拉伸(细丝)

缠绕式或电动平压夹具

于微细焊接丝，需防止夹口处应力集中导致的“断钳口”现象。

拉伸(导管)

医用导管拉伸夹具电动夹头

夹头需配有橡胶面或细齿面，防止鞘管滑动及表面损伤。

弯曲

三点弯曲试验附件

跨距可调范围：5mm-100mm；压头半径：R2/R5可选；符合ASTM D790标准。
