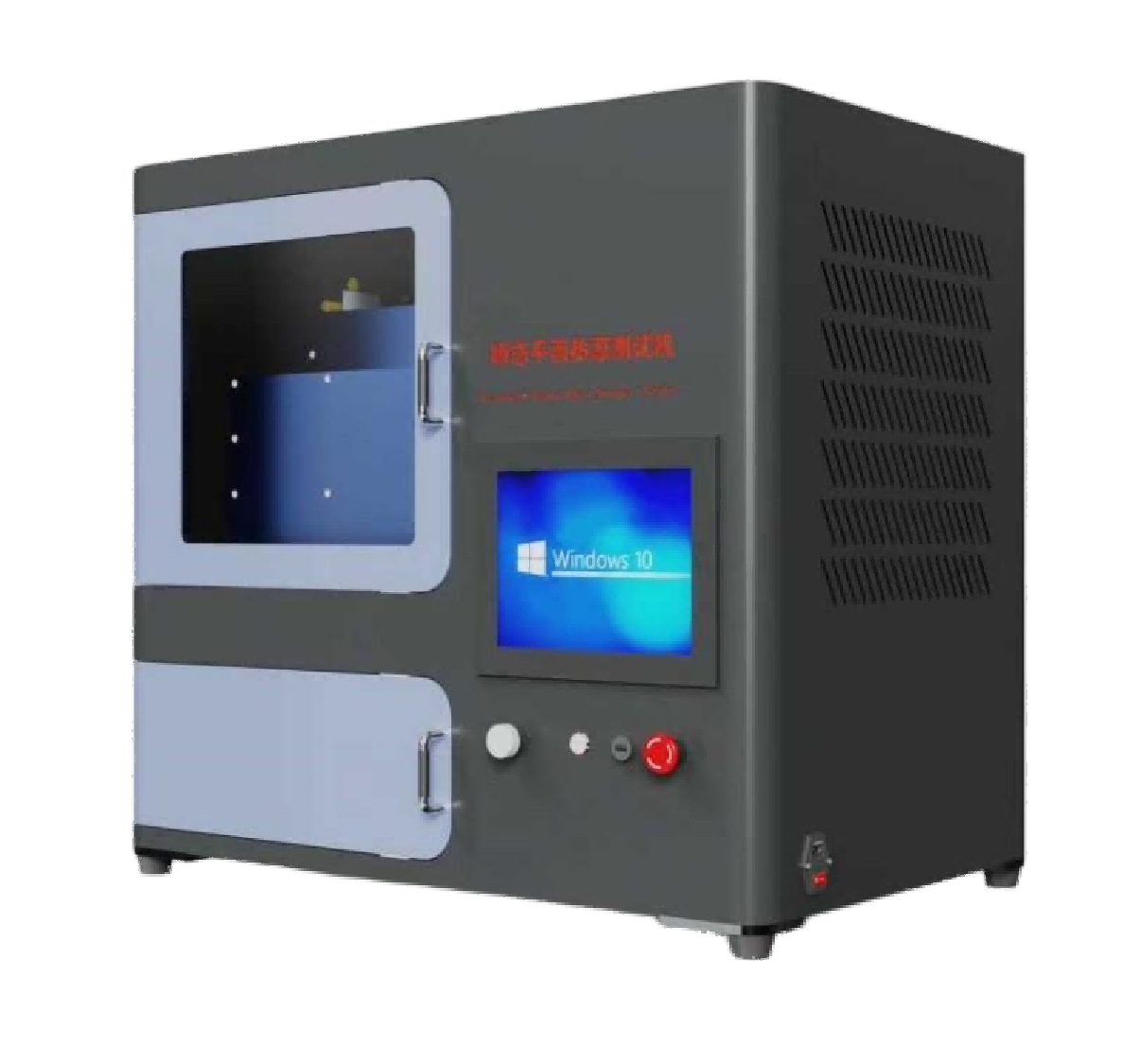

瞬态平面热源测试机/多功能快速导热系数测试仪

导热系数测试仪-瞬态平面热源法

一，描述：
本仪器采用瞬态平面热源法，基于瞬态平面热源技术该仪器测试材料: 金属、合金、石墨、导热硅脂、硅胶、硅橡胶、陶瓷、岩土、岩石、聚合物、纸(堆叠)、织物(堆叠)、泡沫塑料、混凝土、复合板材、纸蜂窝板等固体、粉末(压实做成块状)、薄膜(堆叠)、保温材料、绝热材料、各向异性材料等的导热系数、导温系数（热扩散系数）和比热容。

二，执行标准

标准：ISO 22007-2:2008, GB/T32064-2015

三，技术参数：

控制系统：PLC+Windows系统；

操作界面：彩色12寸嵌入式工业电脑，WiFi连接；

无线打印功能，采用全自动测试软件，快速准确对样品进行试验过程参数分析和报告输出；
导热系数测定范围：0.01～500 w/(m.k),分辩率为0.01w/(m.k)；

热扩散系数（导温系数）范围：0.05～100 m2/s；

比热容范围：0.1～5 kJ/(kg.℃)；

温度测量精度：≤0.005℃；

测量相对误差：≤3%；

重复性误差：≤ 3%；

测试时间：10-300s

试样测试环境温度范围：选配-40～150℃；标准配置：室温。

探头配置：标准配置：直径Φ15mm。

选配探头直径：Φ30mm, Φ15mm,
电源：AC 220V±10%，50/60 Hz；

整机功率：＜500w；

标配外形尺寸：L761* W500* H786mm;

选配外形尺寸：长921宽600高856.5mm
三、探头技术指标：
1. 加热材料：金属镍；
2. 使用温度：-50～150℃；
3. 功率：20w；
4. 电压：20V；
5. 电流：1A；
6. 电阻：10Ω左右，依探头上标注阻值为准；
7. 镍丝规格：厚度0.01mm,热丝宽度：0.35±0.03mm；
热丝间距：0.35±0.03mm ；
8. 保护层材料：聚酰亚胺薄膜；单层厚度：0.06mm；
9. 探头直径：Φ30mm,Φ15mm
10.探头总厚度（包括粘结层厚度）0.07±0.02mm。
