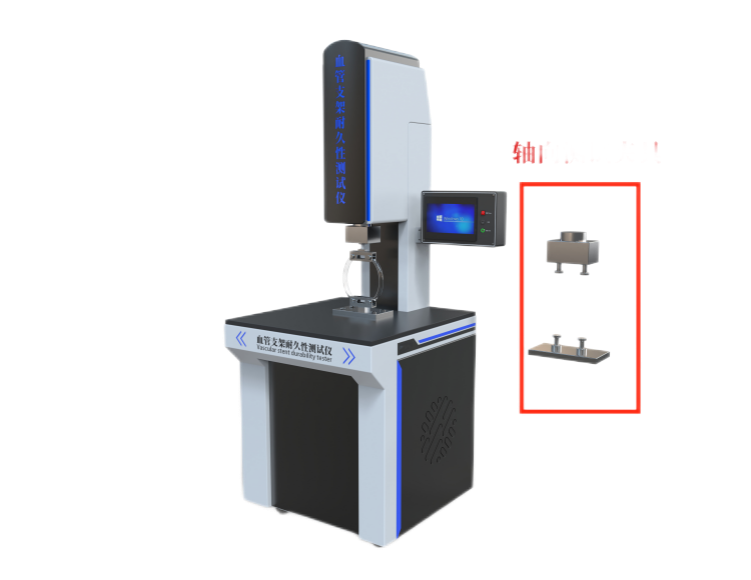

血管支架弯曲耐久性测试仪---轴向压缩弯曲

【产品简介】

产品型号: CW-Z411

产品品牌: 诚卫

7*24小时免费咨询热线 13310112765

产品详情

血管支架弯曲耐久性测试仪---轴向压缩弯曲

‌一、产品介绍以及特点‌‌

支架在模拟血管中释放后,将模拟血管固定到一套弯曲固定装置中。这些弯曲固定装置可以使模拟血管的末端旋转。将弯曲固定装置安装到一个可以持续向模拟血管传送周期性轴向运动的设备上。当两个弯曲固定装置之间的距离缩短时,模拟血管的末端会旋转,装载有支架的模拟血管将会弯曲到一定曲率半径。应用小和支架弯曲半径并说明理由。在试验过程中监测每个试样支撑单元断裂的发生。

轴向压缩弯曲：

1该试验用于确定支架在周期弯曲形变测试中的耐久性。它可用于评价产品对于技术要求和/或指导性文件的符合性,支持注册递交,以及用于质量和/或生产控制的目的。

2该试验的与否取决于在测试的整个过程中装置和模拟血管在应用和验证的测试频率下持续地产生预期的支架弯曲的能力。

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口检测元件，整机操作顺畅，误差小，使用年限长
数据显示	实时显示当前压力、设定压力、测试时间自动判断试样合格/不合格，并显示、报警内置大容量存储器，可存储不少于1000组测试数据数据一般保留7天会被覆盖配备USB接口，可导出测试数据及曲线Excel/PDF格式；可选配RS232接口连接电脑打印机
结构特点	通电就可以使用，简单快捷

二、满足标准

标准号	名称
YY/T 1764-2021附录A	血管支架轴向耐久性
YY/T 1764-2021附录B	血管支架弯曲耐久性:轴向压缩弯曲

三、关键参数‌

‌参数项‌	规格‌
控制系统	PLC +Windows
操作界面	12寸工控一体电脑
操作方式	全触控操作，可设置、调用、修改测试程序
PLC内置计数器	0~9999次
测试频率	0 ~ 5Hz
伺服电机	高精度高扭矩输出
水循环系统温度	0~99℃ 恒温水浴内置
循环测试液温度	37℃±2℃
弯曲角度	0~90℃
测试工位	1工位可增加工位
支架长度范围	0~400mm
支架直径范围	0~50mm 316不锈钢材料
标配测试尺寸	标配2-4-6-8-10-12-14-16-18-20-22-24-26-28-30，其他规格可选配
测试项	轴向耐久、弯曲耐久
支架固定接头	1套 2试样可根据客户需求定制
电源电压	AC220V 50Hz
自制软件，实时监测，可USB导出结果，可连接电脑

四、计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
YY/T 1764-2021	水浴0~99℃ 计数器0-9999次	标准要求：水浴温度37℃±2℃，建议计量37℃ 计数器1000±1次
测试项
YY/T 1764-2021附录A附录B	血管支架轴向耐久性，血管支架弯曲耐久性:轴向压缩弯曲

五、完成测试辅助用品可选配

标准号	仪器或材料名称	参考图
YY/T 1764-2021附录A,附录B	恒温水浴	/
YY/T 1764-2021附录A,附录B	电脑以及软件	/

六、满足标准其他测试项的仪器完整资料可咨询销售

标准号以及测试项	仪器名称	测试方法
YY/T 1764-2021附录C	血管支架弯曲耐久性:芯轴弯曲	模拟血管的一端或两端同时沿弧线运动，使模拟血管环绕芯轴，从而达到预期支架曲率半径使模拟血管保持平直，使芯轴移向模拟血管至被模拟血管环绕的位置，此时模拟血管两端更靠近
YY/T 1764-2021附录D	血管支架弯曲耐久性:无芯轴弧形弯曲	弯曲释放于模拟血管内的支架以获得和小的支架曲率半径。为了产生弯曲活动，使装有支架的模拟血管的端部沿弧线移动，形成和小目标曲率半径。在测试中监测每个试样的支撑单元是否发生断裂。
YY/T 1764-2021附录E	血管支架扭转耐久性	模拟血管内支架的扭转耐久性试验方法。测试的目的是使支架产生周期扭转形变。

七、标配物品以及用途

名称	数量	用途	参考图

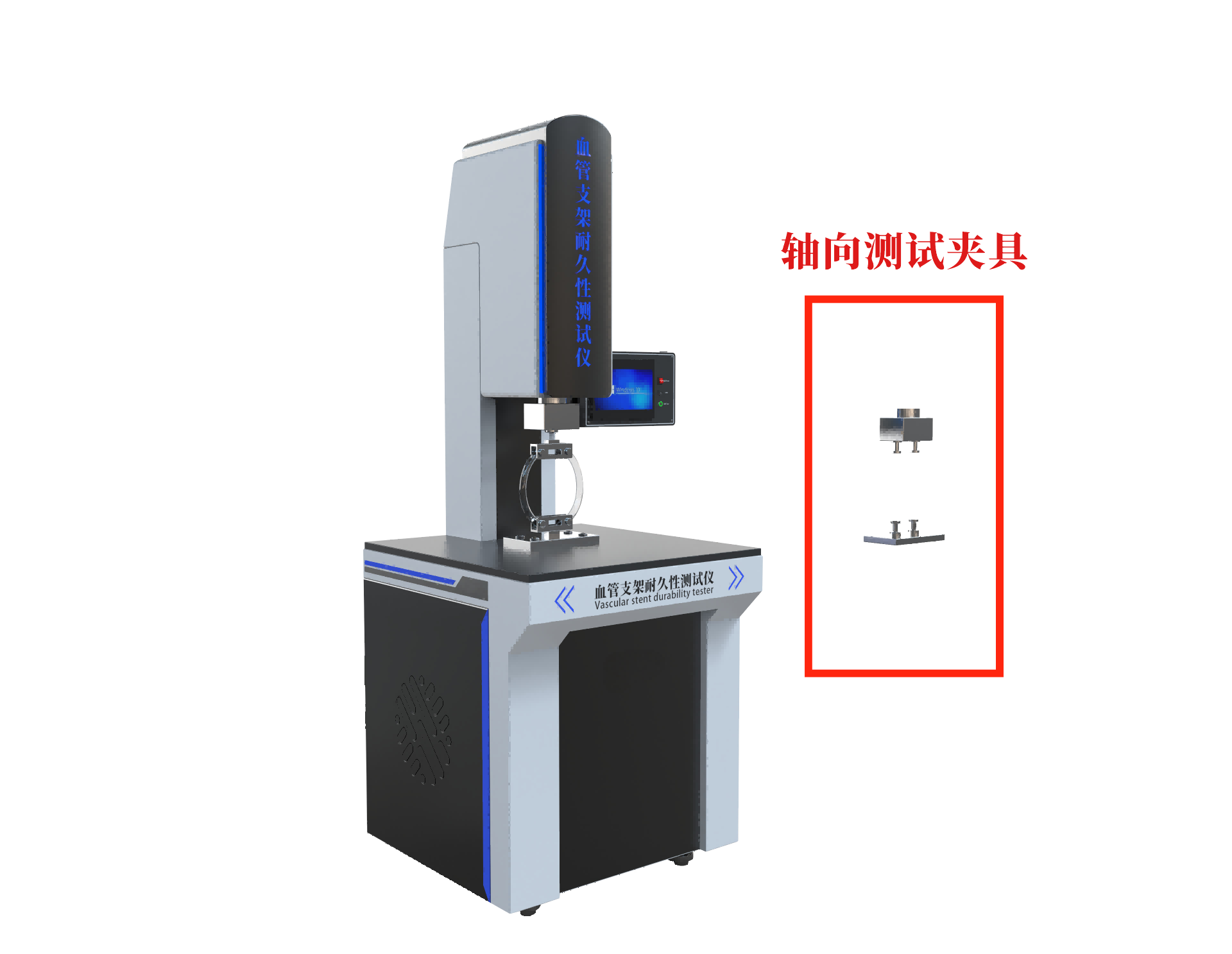

主机	1台	设备整机发货，无需安装，通电通气即可使用
电源线	1根	设备连接插座使用	/
水浴	1台	连接设备使用	/
说明书	1份	介绍设备使用方法以及保养等注意事项	/
操作视频电子版	1份	视频指导操作流程，学更方便	/
合格证及保修卡	1份	出厂质检，质保服务	暂无提供
铭牌	1个	记录设备整体信息	暂无提供

八、应用场景与行业需求

使用单位	产品性能
‌医疗器械生产质检	出厂前的性能验证，确保符合标准
‌医疗机构设备维护	定期检测水浴温度
‌第三方检测机构	用于产品，提供合规报告
科研机构	用于产品升级，满足医疗行业对产品的需求

九、使用注意事项

‌环境要求	建议测试在恒定环境中进行，试件需提前状态调节≥1小时
‌校准维护‌：	定期校验力值传感器，避免数据漂移
预处理	保持试样整洁干净，无缺陷

十、质保售后

安装调试	公司可在买方准备好设备需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障
终身服务	卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
