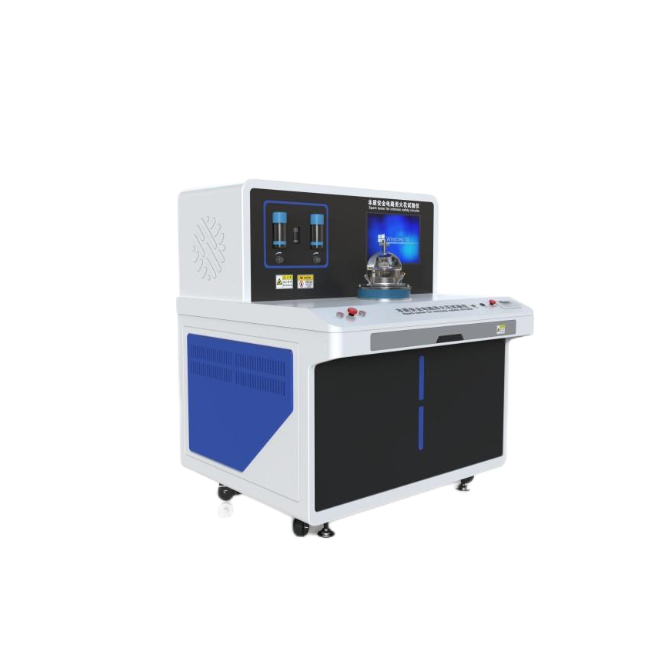

本质安全电路用火花试验仪

一、 仪器介绍

测试原理：

被试电路接入火花试验装置电极上,电极在充满爆炸性试验混合物的容器内。将电路参数调整到规定的安全系数后进行试验,并确定在电极系统的规定转数内是否点燃爆炸性试验混合物。

执行标准：

GB 3836.4-2010   《爆炸性环境第4部分:由本质安全型“i”保护的设备》

二、 仪器参数

技术参数：

1. 控制系统：PLC+windows

2. 操作界面：15寸工控一体机

3. 爆炸容器容积:250cm3;

4. 试验电压: 0~300 V;

5. 试验电流: 0~10 A;

6. 电机转速:120r/min（可调）;

7. 试验转数:400转（直流电路，200转时反极性），被试440转（直流电路，200转时反极性），1000转（交流电路）

8. 钨丝根数:4根;

9. 内阻:≤150mΩ（1A直流电流下），≤100mΩ（3A直流电流下）

10. 自电感:≤3uH（1A直流电流下），≤1uH（在3A直流电流下）;

11. 自电容:≤30pF(开路状态);

12. 配气时间:<120秒:

13. 配气精度:±0.5%;重复精度:±0.2% FS;

14. 工作压差范围:0.1~0.3MPa;

15. 耐压:1Mpa;

16. 外形安装尺寸:长1240mm宽550mmX高1600mm

17. 电压: AC220V  50HZ  2.2KW

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌   一个
