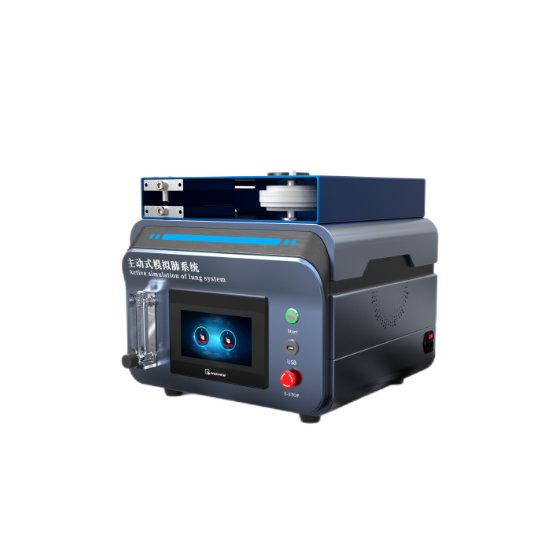

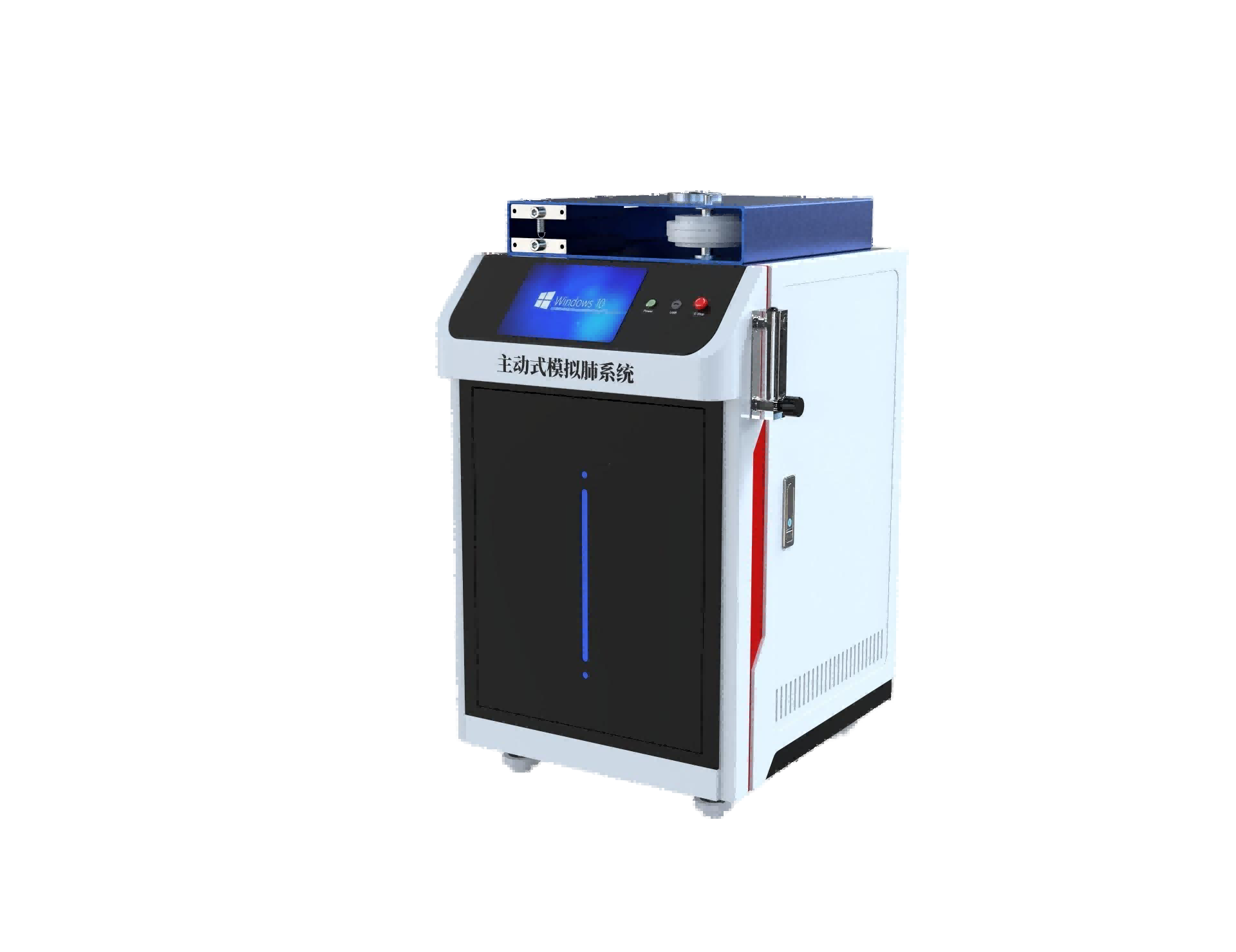

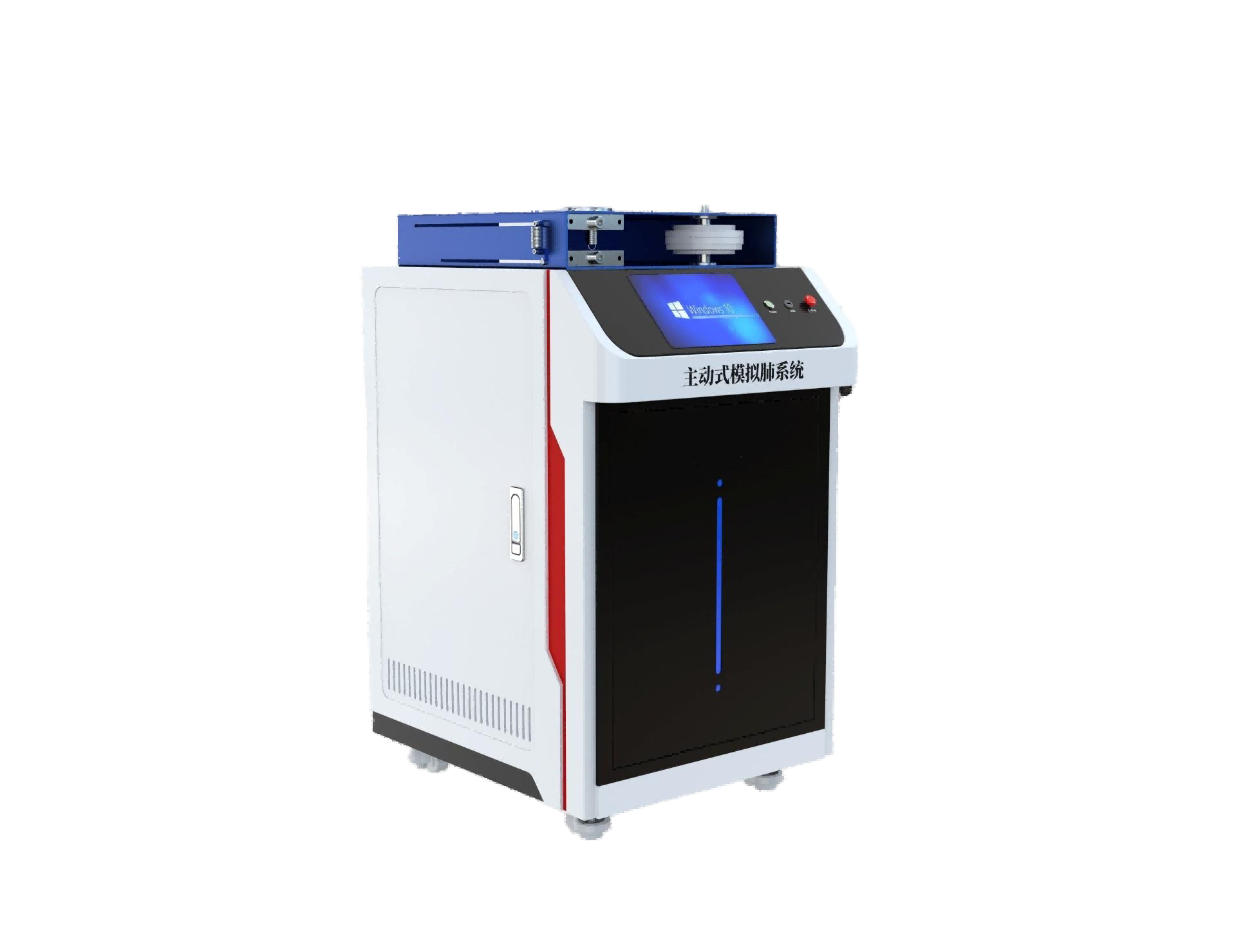

主动式模拟肺系统

仪器应用

主动式模拟肺系统，模拟具有主动呼吸能力的患者肺，用于人工复苏器的潮气量测试，也可模拟从儿童到成人带面罩时真实呼气情景,用于临床呼吸方面研究和教学。

执行标准

YY 0600.4-2013（ISO 10651-4）《医用呼吸机 基本安全和主要性能要求 第4部分:人工复苏器》

技术参数

1.控制系统: PLC+windows

2.操作界面： 12寸工控一体机

3.实时交互性：系统运作时可以调整病人生理参数；

4.连接笔记本电脑，通过软件进行实时数据分析；

5.校准气体:空气、氧气

6.弹性膨胀囊载气容量（呼吸潮气量）:10-1000ml;更大容量可选肺顺应性范围:C=10-500 ml/kPa（0.1-50 ml/hPa）C10-C50连续调节气道阻力有多种规格可选: R5=0.5kPa/（L/s）、R20=2kPa/（L/s）、R50=5kPa/（L/S）、R400=40kPa/（L/s），精度±5%（提供顺应性，气道阻力的特殊定制服务）呼气出口为标准呼吸机管接头，外φ22/内φ15mm

7.同步呼吸发生器：同步呼吸容量10-300ml主动呼吸频率调节范围:3-60次/分钟:精度±1BrPM（更高呼吸率可以定制）吸气（呼气）时间10-19999ms，吸呼比:1:10，10:1连续可调；呼吸暂停模拟功能，暂停持续时间可设置0-300s，间隔持续时间可设置0-300s

8.气流分析仪器：

流量测量范围:0~ 300 SLM，

准确度:读数的 1.7% 或0.05 L/min

压力范围:+150 cmH20，精度+0.5% 读数或0.15 cmH20取较高

容积范围:0.004-99L，准确度 读数2%或1mL，以较大值为准，峰值流量大于2.5 SLM

温度范围:-10 to 50°℃,+1℃

湿度范围:10-90% RH，精度3%RH

仪器配置:

同步呼吸发生器1台，

主动式模拟肺1台，

气道阻力组合4只/套，

呼吸管路和转接头组合1套
