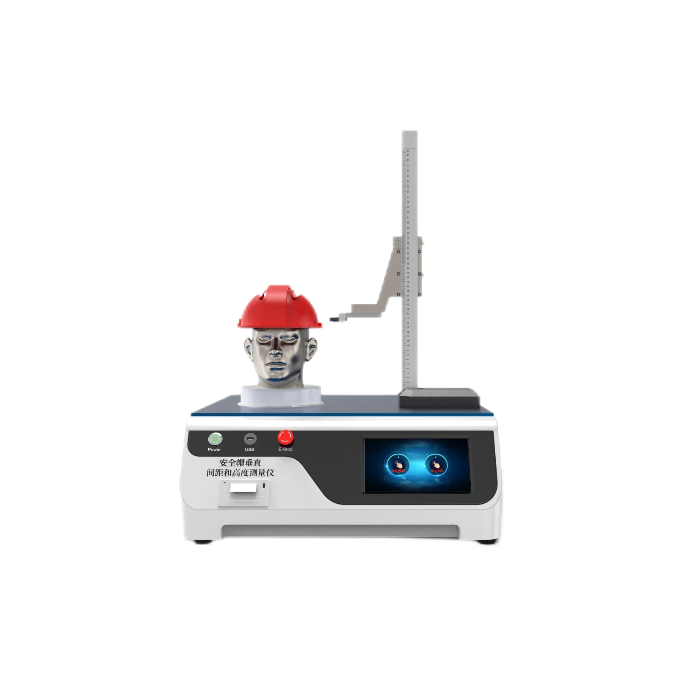

安全帽垂直间距和高度测量仪

执行标准

适用标准:CB/T 2812-2024、GB 2811-2019 标准要求

用途:

该测量仪用于测量安全帽的重直佩戴高度，

技术参数:

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

数显高度尺，实时显示高度，量程:0-500mm

采用红外线定位

佩戴高度≤85mm 时使用 1#头模

佩戴高度>85mm 时使用 2#头模

先把测试样品按标准要求佩戴至标准规定的头模上，在壳顶部垂直向下施加 50 N±IN 的载荷使样品佩戴稳定，并调整至帽推两侧高度一致

测量样品侧面帽箍底边低点至头模顶端的垂直距离为佩戴高度，记录测理值并到1mm

测量帽壳短轴边缘上的点相对头模的位置至帽壳顶端的垂直距离为 X1

去除佩戴系统及缓冲衬垫，将样品再次放置到头模上，确保帽壳资态与去除前一致。

测量相同点间的垂直距离为X2

X2-X1 即为垂直间距，记录测量值并到 1mm。

电源:220V 50HZ,

主要配件:高度尺，红外线定位传感器,50士IN；

外形尺寸：560*460*630mm
