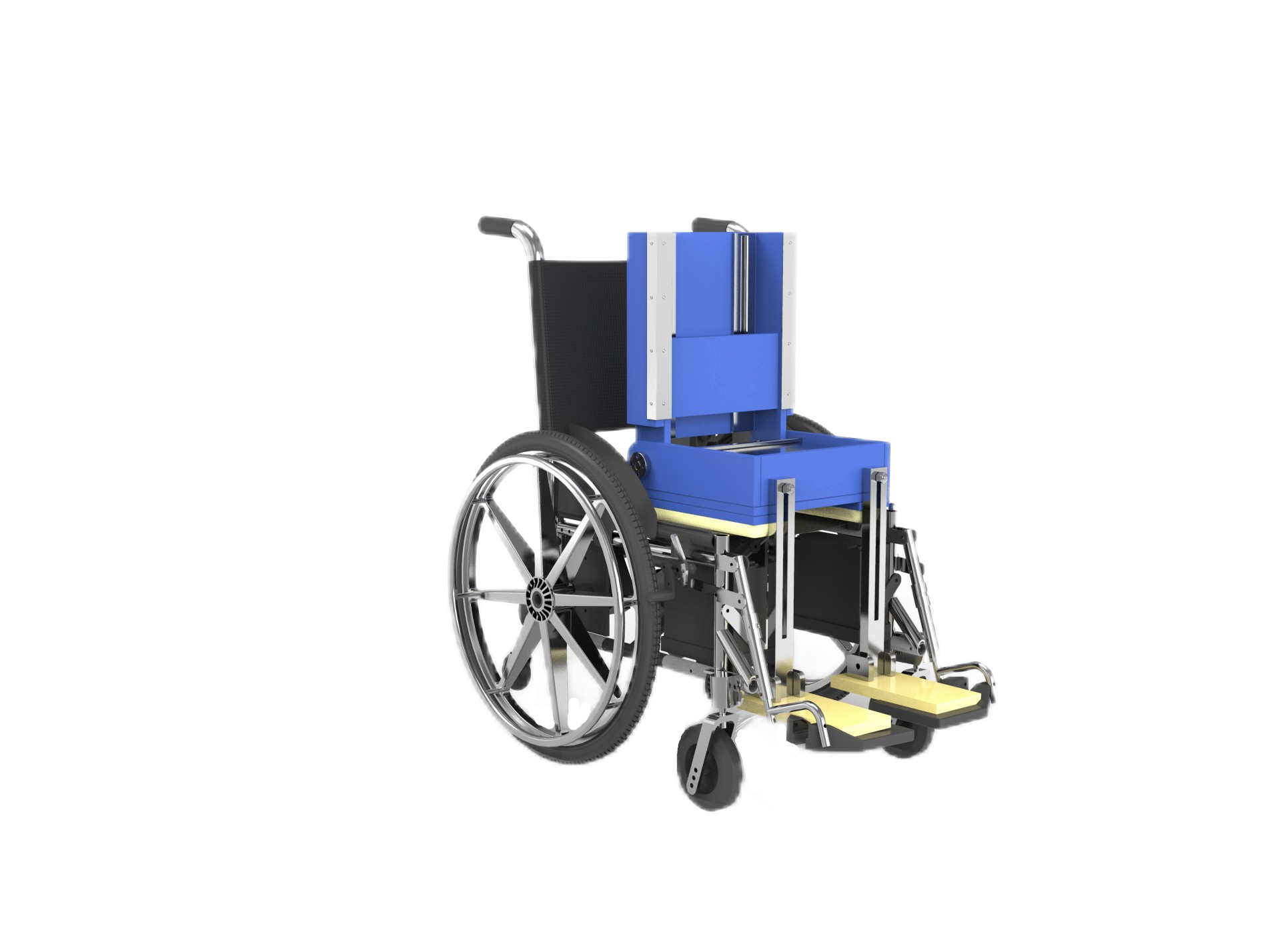

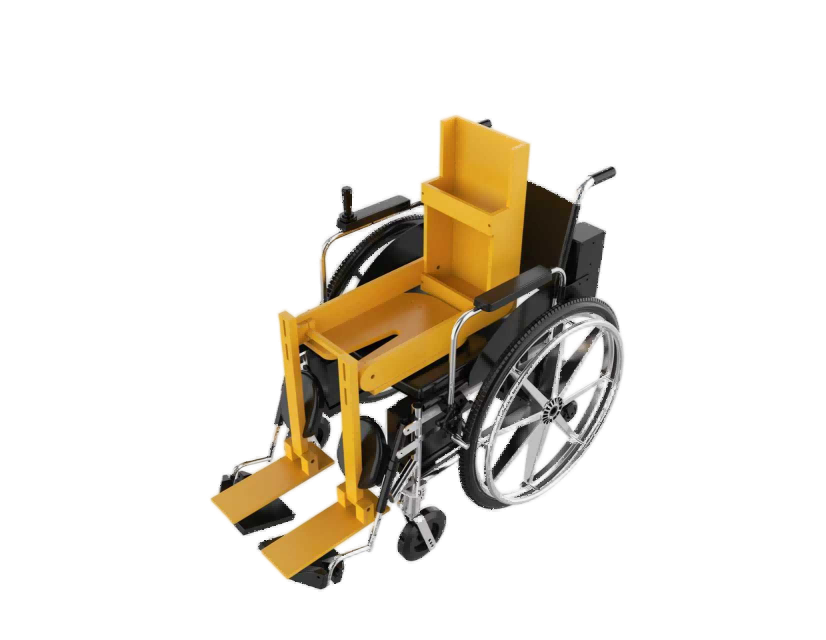

CW-3W轮椅测试假人

一、轮椅测试假人基本要求

应符合GB/T 18029.11- 要求

二、轮椅测试假人技术参数

1、质量:100kg、75kg、50kg、25kg

2、假人整体质心位置

1) 25kg：X189, Y178mm ±25mm

2) 50kg：X204, Y198mm ±25mm

3) 75kg：X220, Y217mm ±25mm

4) 100kg：X235, Y236mm ±25mm

3、假人各部分的质量、质心

1) 25kg：

躯干：13.5±3kg，质心：X85mm，Y265mm

大腿：6.5±3kg，质心：X250mm，Y210mm

小腿：5±1kg，质心：X388mm，Y-97mm

2) 50kg：

躯干：28±3kg，质心：X105mm，Y290mm

大腿：14±3kg，质心：X237mm，Y218mm

小腿：8±1kg，质心：X493mm，Y-162mm

3) 75kg：

躯干：44.5±3kg，质心：X125mm，Y315mm

大腿：22.5±3kg，质心：X309mm，Y157mm

小腿：8±1kg，质心：X493mm，Y-162mm

4) 100kg：

躯干：61±3kg，质心：X145mm，Y340mm

大腿：31±3kg，质心：X346mm，Y134mm

小腿：8±1kg，质心：X493mm，Y-162mm

4、转轴位置：

1) 髋关节转轴的向前位置应为78mm±25mm。

2) 髋关节转轴的高度应为78mm±25mm。

3) 膝关节转轴的高度应为78mm±25mm。

4) 膝关节转轴与髋关节转轴间距可调，调节范围为大腿长度名义值+75mm，若是递增调节，增量不应大于15mm。若髋关节和膝关节允许自由转动，调节机构应能锁紧。

5) 其他应符合GB/Z 18029.11-中7.2的要求。

5、加载垫：大腿加载板、躯干加载板、脚加载板各四个规格，应符合GB/Z 18029.11-中6.3、7.3的要求。

注：未注明相关参数，全部以GB/Z 18029.11-标准要求为准。
