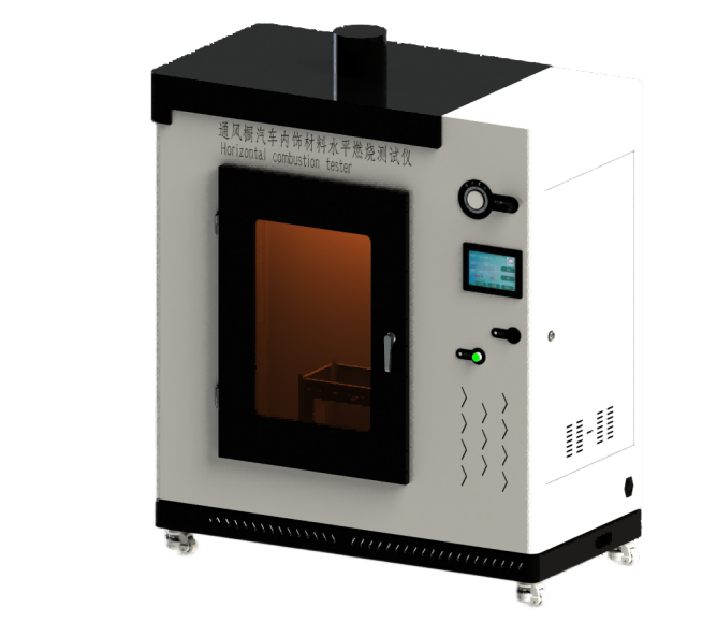

通风橱汽车内饰材料水平燃烧测试仪

触摸屏控制汽车内饰材料燃烧测试仪依据GB8410-2006汽车内饰材料的燃烧特性设计生产，主要针对汽车内饰材料的可燃性进行定性评定，采用7寸全彩触摸屏显示/控制，试验数据可存储在触摸屏内，可调阅试验历史数据，记录燃烧时间后设备自动计算试验结果燃烧速度（又称燃烧速率）。适用于各种类型的汽车内饰材料生产厂家及其材料部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。该款设计标准为GB8410-2006汽车内饰材料的燃烧特性

为水平法试验工作条件及主要技术指标

1、环境温度：-5℃-30 ℃

2、相对湿度：≤ 85%

3、供电电压：220V+10%、50HZ，功率：100W

4、气源：液化石油气

5、全彩触摸7寸触摸屏，中英文切换

a.尺寸：7寸有效显示尺寸长15.5cm宽8.6cm

b.分辨率：800*480

c.通讯接口RS232、3.3VCMOS或TTL、串口方式

d.储存容量：1G

e.采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

f.采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，保证速度和可靠性。

g.主控制器均采用低能耗处理器，自动进入节能模式

6、实验数据可储存触摸屏内，可调阅查询历史数据

7、记录燃烧时间后设备自动计算试验结果燃烧速度（又称燃烧速率）

8、满足GB8410-2006要求的大通风橱；与试验火焰直接接触的燃烧室整体采用不锈钢材质，耐久性高

9、计时精度0.1s

10、本生灯（即燃烧器）对试样施加火焰15s

11、本生灯管内径9.5mm+0.1mmm，长约100mm

12、试验倾角：本生灯90°垂直对着水平放置的样品燃烧

13、火焰高度：20mm± 2mm到100mm±2mm可调(一般调为38mm)

14、施焰时间：0-999.9s±0.1s可调（一般选择为15s)

15、续燃时间：0-999.9s±0.1s，观察火焰达到第一标线后手动开始、手动暂停

16、燃烧气体：液化石油气或煤气

17、风速控制；风扇转速；2600RPM，风扇风量:2.37m3/min；

18、外形尺寸：长*宽*高1310*650*1560mm（含脚）内部燃烧箱长383宽205高355

19、通风橱内容积：＞0.75立方，长*款*高约1050mm×640mm×1300mm，背景黑色，背景照度≤20Lux，

20、内部结构：燃烧箱放置在通风橱内，通风橱内部容积为燃烧箱体积的20倍-110倍，而且通风橱的长、宽、高的任一尺寸不超过另外两尺寸中任一尺寸的2.5倍；

21、进气压力范围：0-100KPA；精度等级：2.5；

22、控制系统：PLC；

23、照明灯：180MM-24V内置

设计标准

GB8410-2006汽车内饰材料的燃烧特性

操作要求

试验环境要求：环境温度：-5℃-30℃，相对湿度：≤85%

电源要求：供电电压：220V+10%、50HZ，功率：100W

气源要求：气源：液化石油气。注：气源和链接头用户自备

试验原理：将试样水平地夹持在U型支架上，在燃烧箱中用规定高度火焰点燃试样的自由端15s，确定试样上火焰是否熄灭或何时熄灭以及试样燃烧的距离和燃烧该距离所用时间。

箱体结构：包含燃烧箱、通风橱和集成控制三部分，燃烧箱内置于通风橱内，通风橱与集成控制为一体式设计。
